烧结脱硫石膏与天然石膏及电厂脱硫石膏的比较

烧结脱硫石膏与天然石膏及电厂脱硫石膏的比较

    1、烧结脱硫石膏与天然石膏性质的比较

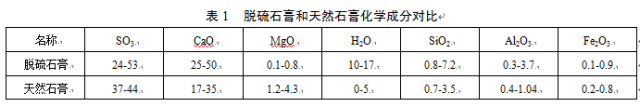

  钢铁企业为降低烧结烟气中SO₂的排放量，因而采取湿法脱硫工艺对含硫烟气进行处理而产生了一种工业副产石膏即脱硫石膏，烟气脱硫石膏也称作FGD石膏（Flue Gas Desulphurization Gypsum），主要成分与天然石膏相同，均为二水硫酸钙（CaSO₄·2H₂O），两者品质相当，化学成分见表1。

    脱硫石膏中二水硫酸钙的含量接近90%，内含10%～17%的吸附水，一般情况下生产的脱硫石膏呈白色，但当生产过程中带入较多杂质时会呈灰色。其中杂质可能包含未反应的碳酸钙，飞灰、未氧化完全的亚硫酸钙及由镁、钾、钠的氯化物及硫酸盐组成的可溶性杂质。由于天然石膏与脱硫石膏来源完全不同，所含的杂质种类也不同，天然石膏所含杂质颗粒较粗，主要为粘土矿物，导致天然石膏中能够参与水化反应的有效成分降低，因此在一定程度上，其性能不如脱硫石膏。

    2、烧结脱硫石膏与电厂脱硫石膏性质的比较

 由于钢铁厂和电厂脱硫时所采用的工艺不同，导致烟气成分会有一些差异，从而生产出品质不同的脱硫石膏。与电厂石膏相比，烧结脱硫石膏粒径较大且分布范围更广，颗粒呈短柱状，径长比在1.5～2.5之间。

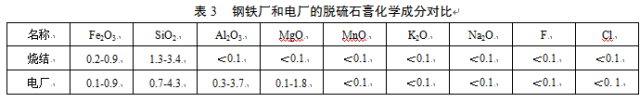

由表3可以看出，烧结脱硫石膏的主要灰分杂质为SiO₂和Fe₂O₃，电厂脱硫石膏主要灰分杂质为SiO₂、Fe₂O₃和Al₂O₃。对比可知，烧结脱硫石膏灰分杂质较电厂脱硫石膏灰分杂质较少。

（转自：建材情报所袁鹏 中国粉煤灰产业联盟）
